化学耐性HDPE 滑らかな地膜 複雑な環境に最適
製品紹介
滑らかな地膜,平らな表面の地膜としても知られるのは,広く使用されている防水およびバリア型地合成材料である.主に高分子ポリマーででき,通常は高品質の原始高密度ポリエチレン (HDPE) を防水基材として使用する製造過程では,特殊な配方を使用して,炭黒,抗酸化物質,抗老化剤,紫外線吸収剤,および色濃度を補助材料として追加します.高度な自動化機器と 3層コエクストルーション吹塑技術を使って精密に製造されています.
物理的特徴
滑らかな表面の地膜には,以下の顕著な特性と利点があります.
極めて低い透透性: 液体の浸透を効果的に防止し,漏れ防止の要求が高い場合に適しています.
優れた化学耐性: 様々な化学物質の侵食に耐える能力があり,様々な複雑な環境に適しています.
紫外線 耐性: 紫外線に優れた耐性があり,使用期間を延長します.
高コスト効率: 他の防水材料と比較して,滑らかな地膜は高いコスト効率を持っています.
広範囲の温度に適性: 極端な温度条件下で使用可能で, -70°Cから110°Cまで良好な性能を維持します.
環境 に 優しい: 高品質 の 純 プラスチック と 炭素 黒 の 粒子 で 製造 さ れ た もの で,保存 剤 を 含め て い ませ ん.水 や 土壌 を 汚染 し て い ませ ん.
製品使用
透明な地膜は,優れた透き通れない性により,以下を含む様々な分野で広く使用されています.
水 の 保存 プロジェクト貯水池の浸水防止や川の運河管理など

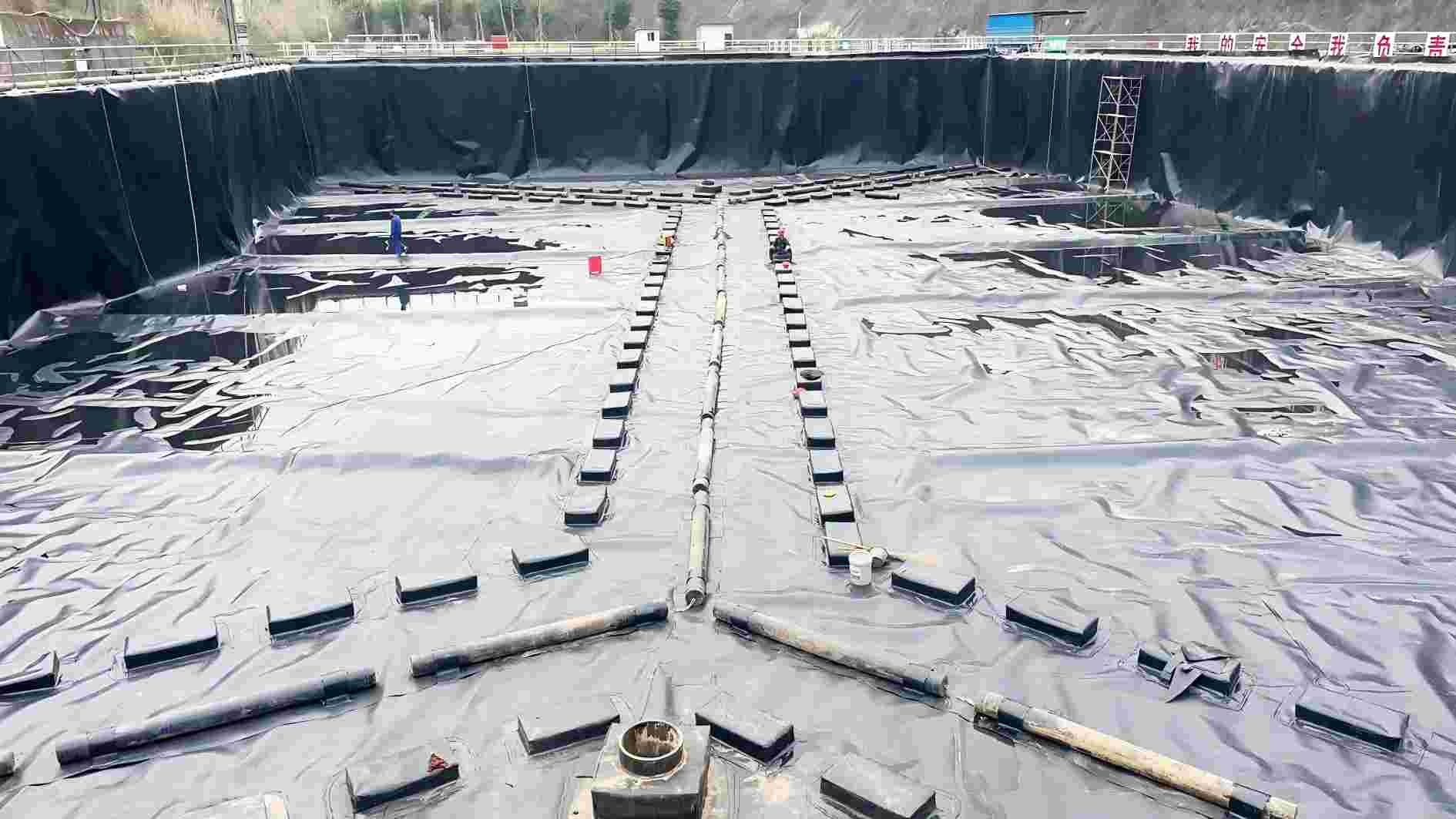

環境工学廃棄物埋立地,廃水処理など
都市工学: 庭園・景観建築など
水産養殖魚の池やガチョウの池の 透き通れない状態などです
排水池 ダム 漏れ防止: 有害物質が地下水源に浸透するのを防ぎます.
ほか: 化学工場や液体貯蔵タンクなど 透き通らない処理を必要とする場所
製品仕様
厚さ:0.30mm~3.00mm
* 幅:1m~9m
* ロール長: 30m~100m (カスタマイズされた要求を受け入れます)
PS:上記のすべてにカスタマイズされた要求を受け入れます.
(最新の国家標準:GH-2S&GB/T 17643-2025に従って)
|
仕様 |
0.75mm |
1.00mm |
1.25mm |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
コメント |
|
ポイント |
||||||||
|
厚さ (mm) |
0.75mm |
1.00mm |
1.25mm |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
|
|
密度 (g/cm2,≥) |
0.940 |
|
||||||
|
張力特性 |
||||||||
|
収力強度 (N/mm,LD/TD) |
11 |
15 |
18 |
22 |
29 |
37 |
44 |
|
|
断裂強度 (N/mm,LD/TD) |
20 |
27 |
33 |
40 |
53 |
67 |
80 |
|
|
年収伸び率 (%) |
10から16 |
|
||||||
|
折りたたみの長さ率 (%) |
≥700 |
|
||||||
|
直角型破裂強度 (N) |
93 |
125 |
160 |
190 |
250 |
315 |
375 |
|
|
穿刺強度 (N) |
240 |
320 |
400 |
480 |
640 |
800 |
960 |
|
|
環境ストレスの破裂耐性 (h) |
≥500 |
|
||||||
|
炭素ブラック |
||||||||
|
カーボンブラック含有量 (%) |
20.0~28 |
|
||||||
|
炭素黒の分散 |
10の観測エリアのうち9はグレード1か3で,グレード4以上はなりません.グレード5です. |
|
||||||
|
酸化誘導時間 (OIT) |
||||||||
|
標準OIT (分) |
≥100 |
|
||||||
|
高圧OIT (分) |
≥400 |
|
||||||
|
85°C オーブンの老化 (最低平均) |
||||||||
|
調理後90日,標準OIT保持率 (%) |
≥55 |
|
||||||
|
調理後90日,高圧OIT保持率 (%) |
≥80 |
|
||||||
|
紫外線 抵抗 力 |
||||||||
|
1600時間後の紫外線照射,標準OIT保持率 (%) |
≥50 |
|
||||||
|
-70°C 低気温の強度 性能への影響 |
パスする |
|
||||||
|
水蒸気浸透系数 g.cm (cm2.s.Pa) |
≤1.0X10-13 |
|
||||||
|
次元安定性 |
±20 |
|
||||||
製品仕様と技術指数
(最新の国家標準:GH-1&GB/T 17643-2025に従って)
|
仕様 |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
コメント |
|
厚さ (mm) |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
|
|
密度 (g/cm2,≥) |
≥0.94 |
|||||||||
|
張力強度 (N/mm, ≥,LD/TD) |
4 |
7 |
10 |
13 |
16 |
20 |
26 |
33 |
40 |
|
|
張力破裂強度 (N/mm, ≥,LD/TD) |
6 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
|
|
収力長縮率 (%≥,LD/TD) |
- |
- |
- |
1-16 |
|
|||||
|
断裂長縮率 (%≥,LD/TD) |
≥600 |
|
||||||||
|
直角型撕裂負荷 (N,≥,LD/TD) |
34 |
56 |
84 |
115 |
140 |
170 |
225 |
280 |
340 |
|
|
穿刺強度 (N,≥) |
72 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
720 |
|
|
炭素黒の含有量 (%) |
20.0~28 |
|
||||||||
|
炭素黒の分散 |
グレード3のデータ10のうち1日未満,グレード4は,グレード5は許されない |
|
||||||||
