長寿命ソリューション ブラック＆グリーン HDPE スムーズジオメンブレン 優れた耐老化性・耐UV性
製品紹介

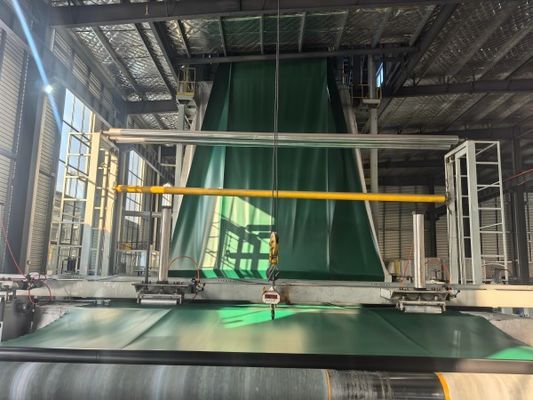

ブラック＆グリーン二色HDPEジオメンブレンは、高密度ポリエチレン（HDPE）または低密度ポリエチレン（LLDPE）の原料に2種類の異なる色顔料を加え、共押出し・ブロー成形されたジオメンブレンの一種です。通常、このジオメンブレンの片面は黒、もう片面は緑色であるため、ブラック＆グリーン二色HDPEジオメンブレンと呼ばれます。
製品特性
ブラック＆グリーン二色HDPEジオメンブレンは優れた化学的安定性を持ち、80種類以上の強酸・強アルカリ化学媒体の腐食に耐えることができます。下水処理、化学反応プール、廃棄物埋立地などの環境に適しています。
このジオメンブレンは、優れた耐老化性、紫外線放射耐性、分解耐性を持ち、屋外環境での長期使用が可能です。材料の寿命は50〜70年に達し、環境不浸透性に対する信頼性の高い材料保証を提供します。
ブラック＆グリーン二色HDPEジオメンブレンは、優れた耐貫通性を持ち、ほとんどの植物の根系の侵入に耐えることができます。
良好な機械的強度を持ち、引裂強度28 MPa、破断伸び率最大700%で、大きな物理的応力に耐えることができます。
不浸透効果を向上させるために新技術が採用されていますが、その製造プロセスはより科学的かつ迅速であり、製品コストは実際には従来の防水材よりも低くなっています。一般的に、エンジニアリングでHDPE不浸透膜を使用すると、コストを約50％節約できます。
このジオメンブレンは高い柔軟性を持ち、様々な仕様と敷設形態で、異なるプロジェクトの不浸透要件を満たすことができます。ホットメルト溶接技術を採用しており、高いシーム強度、便利で迅速な施工が可能です。
ブラック＆グリーン二色HDPEジオメンブレンは、無毒で環境に優しい素材で作られています。その不浸透原理は通常の物理的変化に基づいており、有害物質を一切生成しません。環境保護、養殖、飲料水プールに理想的な選択肢です。
製品用途
ブラック＆グリーン二色HDPEジオメンブレンは、主に埋立地の表面の中間段階、斜面の覆い、廃棄物処理場の覆いに使用されます。敷設プロセス中、緑色の面を上向きに、黒色の面を下向きにします。緑色の面は、耐老化性、耐酸化性、光安定剤の特性を備えている必要があり、直射日光下で5年以上使用できるようにします。黒色の面は主に、雨水が埋立地に浸透するのを防ぎ、それによって耐用年数を延ばし、浸出液処理コストを削減する役割を果たします。
製品仕様
* 厚さ(mm): 0.30mm〜3.00mm
* 幅: 1m〜9m
* ロール長: 30m〜100m (カスタマイズ要求承ります)
PS: 上記すべてカスタマイズ要求承ります。
(最新国家規格準拠: GH-2S & GB/T 17643-2025)
|
仕様 |
0.75mm |
1.00mm |
1.25mm |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
備考 |
|
項目 |
||||||||
|
厚さ (mm) |
0.75mm |
1.00mm |
1.25mm |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
|
|
密度 (g/c㎡,≥) |
0.940 |
|
||||||
|
引張特性 |
||||||||
|
降伏強度 (N/mm,LD/TD) |
11 |
15 |
18 |
22 |
29 |
37 |
44 |
|
|
破断強度 (N/mm,LD/TD) |
20 |
27 |
33 |
40 |
53 |
67 |
80 |
|
|
降伏伸び率 (%) |
10-16 |
|
||||||
|
破断伸び率 (%) |
≥700 |
|
||||||
|
引裂強度 (N) |
93 |
125 |
160 |
190 |
250 |
315 |
375 |
|
|
貫通強度 (N) |
240 |
320 |
400 |
480 |
640 |
800 |
960 |
|
|
環境応力亀裂耐性 (h) |
≥500 |
|
||||||
|
カーボンブラック |
||||||||
|
カーボンブラック含有量(範囲) (%) |
2.0〜2.8 |
|
||||||
|
カーボンブラック分散 |
10観察領域のうち9領域がグレード1またはグレード3であること、グレード4、グレード5は不可 |
|
||||||
|
酸化誘導時間 (OIT) |
||||||||
|
標準OIT (分) |
≥100 |
|
||||||
|
高圧OIT (分) |
≥400 |
|
||||||
|
85℃オーブンエイジング (最低平均) |
||||||||
|
ベーキング後90日、標準OIT保持率(%) |
≥55 |
|
||||||
|
ベーキング後90日、高圧OIT保持率(%) |
≥80 |
|
||||||
|
耐UV性 |
||||||||
|
紫外線照射1600時間後、標準OIT保持率(%) |
≥50 |
|
||||||
|
-70℃低温脆性性能衝撃 |
合格 |
|
||||||
|
水蒸気透過係数 g.cm (cm2.s.Pa) |
≤1.0X10-13 |
|
||||||
|
寸法安定性 |
±2.0 |
|
||||||
製品仕様および技術指標
(最新国家規格準拠: GH-1 & GB/T 17643-2025)
|
仕様 |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
備考 |
|
厚さ (mm) |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
|
|
密度 (g/c㎡,≥) |
≥0.94 |
|||||||||
|
引張降伏強度 (N/mm, ≥,LD/TD) |
4 |
7 |
10 |
13 |
16 |
20 |
26 |
33 |
40 |
|
|
引張破断強度 (N/mm, ≥,LD/TD) |
6 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
|
|
降伏伸び率 (%,≥,LD/TD) |
- |
- |
- |
1-16 |
|
|||||
|
破断伸び率 (%,≥,LD/TD) |
≥600 |
|
||||||||
|
引裂荷重 (N,≥,LD/TD) |
34 |
56 |
84 |
115 |
140 |
170 |
225 |
280 |
340 |
|
|
貫通強度 (N,≥) |
72 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
720 |
|
|
カーボンブラック含有量 (%) |
2.0〜2.8 |
|
||||||||
|
カーボンブラック分散 |
10データのうちグレード3未満が1件、グレード4、グレード5は不可 |
|
||||||||
