質感のある地膜摩擦強化と優れたインターフェース切断強度のために特別に設計された粗い表面質感を特徴とするエンジニアリングされたポリエチレン膜です.斜面安定化,埋立地の敷地,この製品は耐久性と 優れた防滑性能を組み合わせ 長期的なプロジェクト完整性を保証します

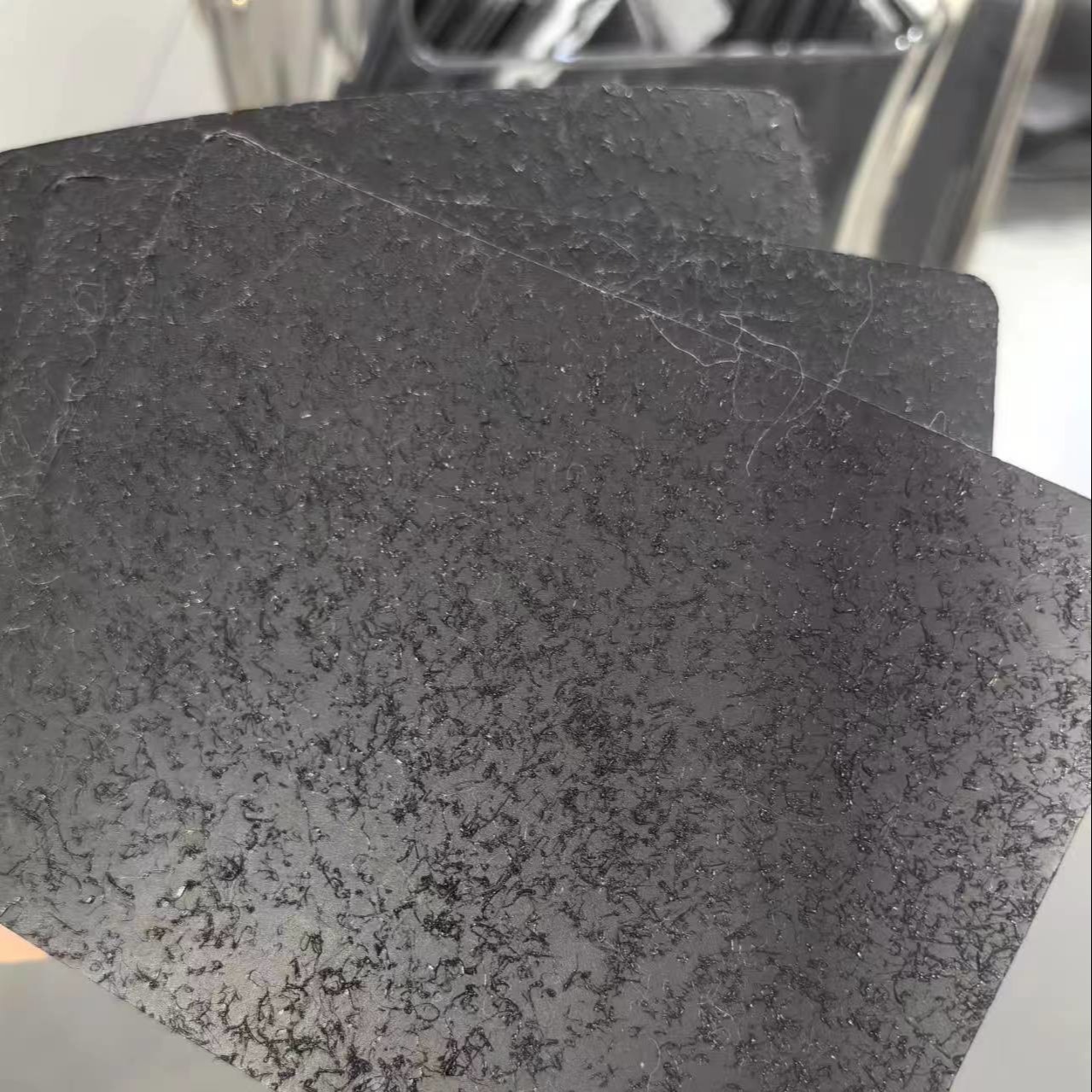

双面質感: 最大摩擦抵抗のために片側または両側から砂紙のような仕上げ.
物質 的 な 卓越 性: 高品質のHDPE/LLDPE樹脂から製造され,UV安定性と化学抵抗性があります.
切断強さの最適化: 険しい斜面や高ストレス環境でインターフェースの滑り方を軽減します.
カスタマイズできる厚さ: プロジェクト特有の要件を満たすために0.75mmから3.0mmの厚さで提供されています.
環境の回復力: 穴,裂け目,生物分解に耐える 厳しい環境に適した

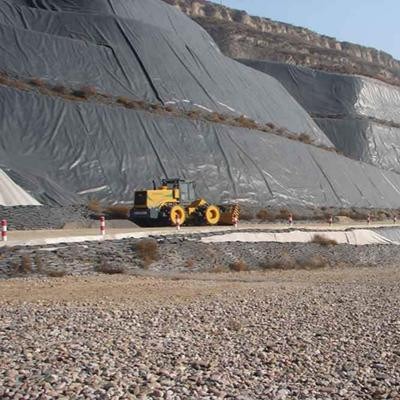

1. 埋立地の敷き布団とキャップ
2鉱山の堆積物から噴出するパッド
3貯水池と運河の敷き布団
4道路や鉄道の堤防
5廃水処理池
テクニカル仕様
(GB/T 17643-2011 ((GH-2T1,GH-2T2))
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(CJ-T234-2006)
| 仕様 | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | コメント | |
| ポイント | ||||||||
| 厚さ (mm) | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | ||
| 質感の高さ (mm) | 0.25 | |||||||
| 密度 (g/cm2,≥) | 0.94 | |||||||
| 張力特性 | ||||||||
| 収力強度 (N/mm,LD/TD) | 15 | 18 | 22 | 29 | 37 | 44 | ||
| 断裂強度 (N/mm,LD/TD) | 10 | 13 | 16 | 21 | 26 | 32 | ||
| 年収伸び率 (%) | 12 | |||||||
| 折りたたみの長さ率 (%) | 100 | |||||||
| 直角型破裂強度 (N) | 125 | 156 | 187 | 249 | 311 | 374 | ||
| 穿刺強度 (N) | 267 | 333 | 400 | 534 | 667 | 800 | ||
| 環境ストレスの破裂耐性 (h) (単点切断の常張力法) |
300 | |||||||
| 炭素ブラック | ||||||||
| カーボンブラック含有量 (%) | 2.0~30 | |||||||
| 炭素黒の分散 | 10の観測エリアのうち9はグレード1かグレード2で,グレード3のレベル1を超えない | |||||||
| 酸化誘導時間 (OIT) | ||||||||
| 標準OIT (分) | 100 | |||||||
| 高圧OIT (分) | 400 | |||||||
| 85°C オーブンの老化 (最低平均) | ||||||||
| 調理後90日,標準OIT保持率 (%) | 55 | |||||||
| 調理後90日,高圧OIT保持率 (%) | 80 | |||||||
| 紫外線 抵抗 力 | ||||||||
| 1600時間後の紫外線照射,標準OIT保持率 (%) | 50 | |||||||
| 1600時間後の紫外線照射,高圧OIT保持 (%) | 50 | |||||||
| -70°C 低温の脆性性能への影響 | パスする | |||||||
| 水蒸気浸透系数 g.cm (cm2.s.Pa) | ≤1.0X10-13 | |||||||
| 次元安定性 | ±2 | |||||||
先進的な共圧技術: 張力強さを損なわずに均質な質感深さ (0.3~0.8mm) を保証します.
第三者認証:CEとISO 9001規格に準拠しています.
紫外線耐性: 室外使用寿命20年以上で2~3%の炭黒を含有します.
シーム互換性: 熱いクイーン溶接技術と完全に互換性があります.
* 滑り防止層の必要性を減らす
* 45°までの傾斜で安定性を維持する
* 固定溝の設計を簡素化
梱包 と 輸送
*標準ロール幅:3m8m (カスタマイズ可能)
*ロール長:50m~150m (厚さによって)
*非織物地質繊維用ラップで保護
*コンテナに適したパッケージ
品質保証
*すべてのテクスチャ化されたジオメムランは,以下を含む厳格なQCテストを受けます.
*皮の粘着性試験 (質感結合強度 ≥25 N/cm)
*酸化誘導時間の差分スキャニングカロリメトリ (DSC)
*インターフェース摩擦角のシールボックス試験
