防水・浸透性 滑らかな HDPE 地膜 埋立地・下水道
製品紹介
HDPEジオメムラン高密度ポリエチレン 防水地膜とも呼ばれます
防水材料,原材料は高分子ポリマー. 主な成分は97.5% HDPEと2.5% カーボンブラック/抗老化剤/抗酸素剤/UV吸収剤/安定剤 その他のアクセサリー.
イタリアから輸入された最先端の自動機器で三重共挤出技術で製造されます
建国の建築基準に準拠して製造されています これはアメリカの基準に近いものです
主な機能は 浸透防止と隔離です
HDPE 地膜 の 利点
1) 漏れ防止比が高い:
HDPEジオ膜は,普通の防水材料に匹敵しない優れた防水効果を有し,高防水要件のあるいくつかのプロジェクトで推奨されます.その透気性は≤1です.0*10-13g●cm/(cm2●s●pa).
2) 化学安定性:
優れた安定性,酸性,アルカリ性,塩溶液,油性,アルコール性などがあり,主に下水処理や埋立地に使用されています.
(3) 植物に対する根系
HDPE 地膜 は 突破 耐性 が 優れ,ほとんどの 植物 の 根 に 耐える.屋根 の 植え付け に は 必須 の 製品 です.
4) 老化抵抗性
HDPEジオ膜は,優れた抗老化,抗紫外線,抗分解能力を持っています. 85°Cでオーブンの老化,標準OIT,90日後に55%保持,85°Cでオーブンの老化,高圧OIT,90日後に保持される80%.
5) 高い機械的強度
耐摩性,破裂耐性,耐磨性,耐磨性,耐磨性,耐磨性,耐磨性,耐磨性,耐磨性,耐磨性,GRI-GM13 標準を満たしています.
6) 低コスト
他の伝統的な材料と比較して,HDPEの地膜はコスト上の利点を明らかにし,水貯蔵と漏れ防止のための最良の製品です.
(7) 環境保護の配列
イングファン HDPE 地膜 に 用いる 原材料 は 関連する 国際 基準 に 達し,無毒で 環境 に 優しい.など.
8) 建設の速さ
他の伝統的な材料と比較して,HDPEの地膜は,異なる建築要件を満たすために様々な形に敷くことができます.
HDPE 地膜 製造 プロセス
Jianyi 高密度ポリエチレンゲオメブランの製造は以下のとおりです.
試験機器の部品の私たちの製品:
厚さテスト 繊維強度テスト 炭素ブラックテスト
製品使用
* 埋立地,下水道,廃棄物処理などの漏れを制御する
* 川岸,湖のダム,排水ダム,下水ダムと貯水池,灌輸運河,液体貯蔵プール (鉱山,坑道)
*地下鉄,地下室,トンネルなどに 浸透防止の壁面
* 道路床や他の基礎の塩水の漏れを制御する.
* 防水層,地下室の垂直防水層,防水構造,廃棄物処理場
* 海水と淡水の漁業
* 高速道路,鉄道の基礎,広大な土壌の防水層,折りたたむロースに使用されます.
* 屋根の漏れ制御
製品仕様
Jianyiには8つの生産ラインがあり 顧客の要求を満たす 完全な仕様を供給できます
Jianyiの製品仕様は以下のとおりです
*厚さ (mm): 0.30mm~3.00mm
* 幅:1m~9m
* ロール長: 30m~100m (カスタマイズされた要求を受け入れます)
PS:上記のすべてのためにカスタマイズされた要求を受け入れます.
S埋立地や下水道のためのHDPE地膜
(最新の国家標準:GH-2S & GB/T 1 に基づいて)7643〜2011)
| 仕様 | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | コメント | |
| ポイント | |||||||||
| 厚さ (mm) | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | ||
| 密度 (g/cm2,≥) | 0.939 | ||||||||
| 張力特性 | |||||||||
| 収力強度 (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| 断裂強度 (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| 年収伸び率 (%) | 12 | ||||||||
| 折りたたみの長さ率 (%) | 700 | ||||||||
| 直角型破裂強度 (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| 穿刺強度 (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| 環境ストレスの破裂耐性 (h) (単点切断の常張力法) |
300 | ||||||||
| 炭素ブラック | |||||||||
| カーボンブラック含有量 (%) | 2.0~30 | ||||||||
| 炭素黒の分散 | 10の観測エリアのうち9はグレード1かグレード2で,グレード3のレベル1を超えない | ||||||||
| 酸化誘導時間 (OIT) | |||||||||
| 標準OIT (分) | 100 | ||||||||
| 高圧OIT (分) | 400 | ||||||||
| 85°C オーブンの老化 (最低平均) | |||||||||
| 調理後90日,標準OIT保持率 (%) | 55 | ||||||||
| 調理後90日,高圧OIT保持率 (%) | 80 | ||||||||
| 紫外線 抵抗 力 | |||||||||
| 1600時間後の紫外線照射,標準OIT保持率 (%) | 50 | ||||||||
| 1600時間後の紫外線照射,高圧OIT保持 (%) | 50 | ||||||||
| -70°C 低温の脆性性能への影響 | パスする | ||||||||
| 水蒸気浸透系数 g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| 次元安定性 | ±2 | ||||||||
製品仕様と技術指数
(最新の国家標準:GH-1&GB/T 17643-2011に従って)
| 仕様 ポイント |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | コメント | |
| 厚さ (mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| 密度 (g/cm2,≥) | 0.94 | ||||||||||
| 張力強度 (N/mm, ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| 張力破裂強度 (N/mm, ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| 収力長縮率 (%≥,LD/TD) | - | - | - | 11 | |||||||
| 断裂長縮率 (%≥,LD/TD) | 600 | ||||||||||
| 直角型撕裂負荷 (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| 穿刺強度 (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| 炭素黒の含有量 (%) | 2.0~30 | ||||||||||
| 炭素黒の分散 | グレード3のデータ10のうち1日未満,グレード4は,グレード5は許されない | ||||||||||
Jianyi --- あなたのプロの HDPE 地膜シートメーカー
ジーアニ新材料株式会社 (New Material Co.,Ltd) は 環境に優しい材料の研究開発,生産,販売,設置を専門とするプロフェッショナルメーカーです.
世界一級の2つのHDPEゲオメムラン生産ラインと1つの質感のあるHDPEゲオメムラン生産ラインがありますHDPEジオメムランの生産能力は1日60トンのもの.
ジーアニ私たちはHNWPAのメンバーユニットの一つです.
ISO9001,ISO14001,ISO45001とCEによって認定されています
ISO9001:2015ISO14001:2015 ISO45001:2018 CE:2025
特許は約20件あり その一部は以下の通りです
地質繊維網の機械の特許/複合材料のジオマット特許/複合材料のフィルムトリミング装置の特許
チェンシャ・ジヤニは,インドネシア,ベトナム,ロシア,インド,フィリピン,ミャンマー,カンボジアなど,海外の多くの大規模な展示に参加しています.私たちのHDPEジオメムラン製品は,展示者によって深く愛されています.
チェンシャ・ジヤニは,多くの有名な企業と長期間の協力を築いてきました:
HDPE 地膜装置の仕様

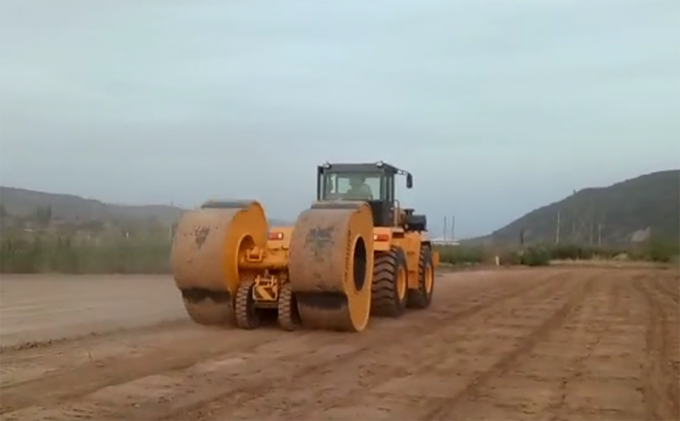

(1) 作業場での処理:敷設基は固く平坦で,根や瓦解物,石,コンクリート粒,鉄筋,ガラス片などがないべきです.垂直深さ25mm以内でHDPE地膜を損傷させる.

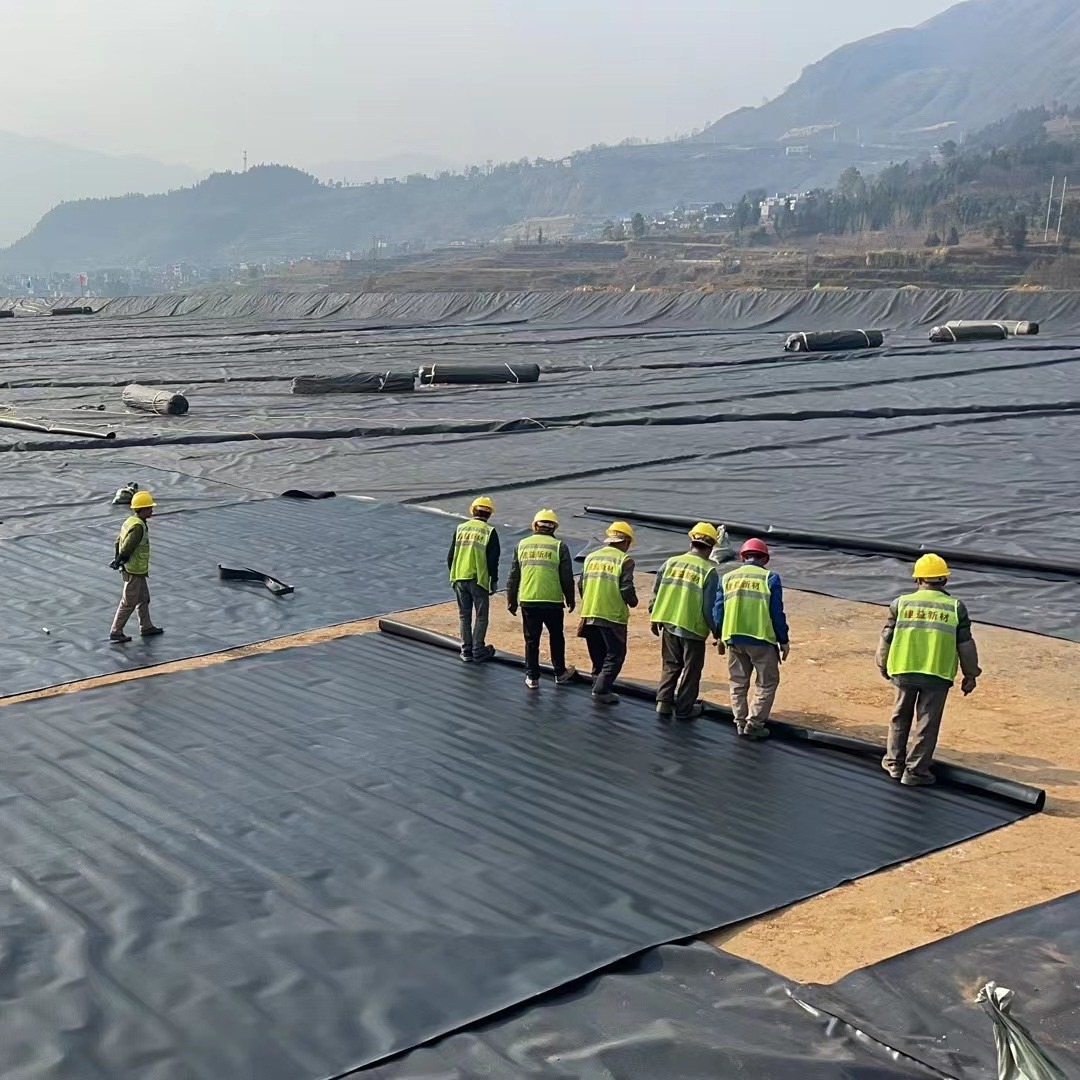

(2) パブ:HDPE 地膜の外置構造は5°C以上で,4風以下の雨や雪のない天候がないべきです. 地膜を敷くとき,溶接縫合を最小限にする必要があります.品質の確保を前提に材料をできるだけ節約し 品質を簡単に確保できます
(3) 措置:切るサイズを測る
(4) 切る:実際のサイズニーズに応じて切る. 周りの幅は10cm~15cmです.
(5) 試用溶接: 試験溶接は,溶接作業を行う前に実施しなければならない.試験溶接は,提供された防水材料のサンプルで実施しなければならない.標本の長さは1m未満,幅は0m未満でなければならない.試験溶接が完了した後,裂け強度と溶接切断強さを試験するために,幅2.5cmの3つの試験片を切断した.
(6) 溶接:地膜は,自動クロール型双列溶接機で溶接される.双列溶接機が動作できない場合は,外押し熱溶接機を使用しなければならない.同じ素材の溶接棒とマグロを合わせた圧力を調整し,温度を設定し,速度を設定し,関節を検査し,機械に地膜を装着し,モーターを起動します.関節には油や塵がない溶接前には清掃しなければならない. 溶接前には,溶接器の輪関節表面に汚れ,凝縮物,水分,その他の汚れがない.
(7) 検査:空気圧検知:自動クロール式ダブルレール溶接機を使用する場合,空気孔は溶接の真ん中に留められます.耐久性と気密度を検出するために空気圧試験装置を使用する必要があります.溶接孔の両端を密封する.溶接器の空気室は,ガス圧力検出装置で250kPaに圧縮され,3〜5分間そして,溶接の反対端で,開口が膨らんだとき,気圧計のポインタは素早く素値に戻ることができます.
(8) 修理:地膜表面に穴や他の欠陥があり,溶接過程で漏れ,溶接,損傷などがある場合は,新鮮な基礎金属を使用して,間に合うように修復します.損傷した部分より各側面を10cm ~ 20cm増やす.
(9) アンカー:地膜アンカーには,溝付きアンカー,ネイルアンカー,拡張ボルトアンカー,埋め込み部品など多くの方法があります.
よくある質問
1.HDPE 池の敷き布団の修理方法
a.損傷した部品が小さい場合:
一般的に,穴の直径は6mm以上ではありません. この種の損傷を修復するには,単に損傷した部分とその周辺を清掃し,それから,修理するために挤出溶接機を使用します.溶接棒の材料は,地膜と同じです.
(b) 損傷した部分がHDPE地膜平面にある場合:
損傷した部分の面積を測定し同じ素材と同じ厚さの修理材料を,円形または円形に切る (面積は損傷した部分の約3倍) 修復のために損傷した部分に覆われた,そのような修理は,一般的に熱気溶接タッチ,挤出溶接機,または地膜のための特別な接着剤を使用します.
